Oprava DMX rozdělovače

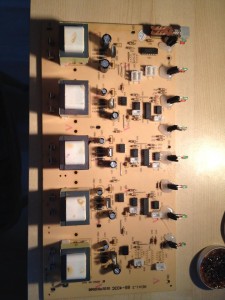

Tentokrát jsem na firmě vzal již dlouho nefunkční DMX splitter a odvezl ho do dílny. Závada je asi všem jasná, splitter nesplittruje. Od kolegů vím, že to na akci dostalo nějakou přepěťovou špičku po DMX kabelu. „Takový akce fakt miluju“. Po otevření jsem čekal nějakou složitou elektroniku, jak Brno, ale byl jsem mile překvapen. Každý kanál měl jen tři IO a z toho jeden byl čtyřkomparátor, pro rozsvěcení LEDek. „Paráda“. Vzal jsem měřák a všechny šváby proměřil.

Výsledek byl následující. Na vstupu DMX byl načatý převodník na RS485 a to samé v prvním kanále. Při výměně jsem cvičně vyhodil i ten OZ na rozsvě+cení LEDek. Vypadá to slibně, že by jsme mohli zase fungovat, uvidíme po zkoušce.
